100萬平方米會議中心,如何打造最佳無線解決方案

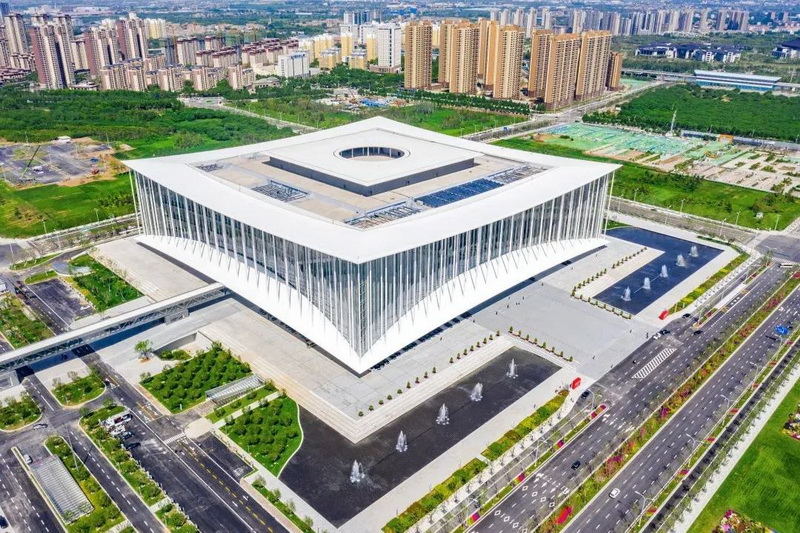

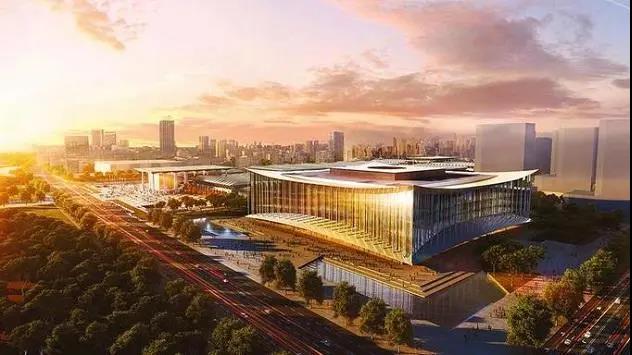

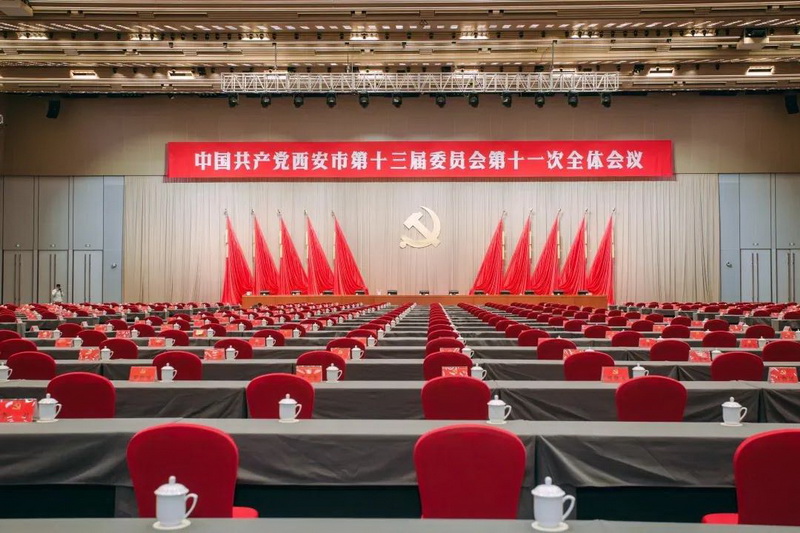

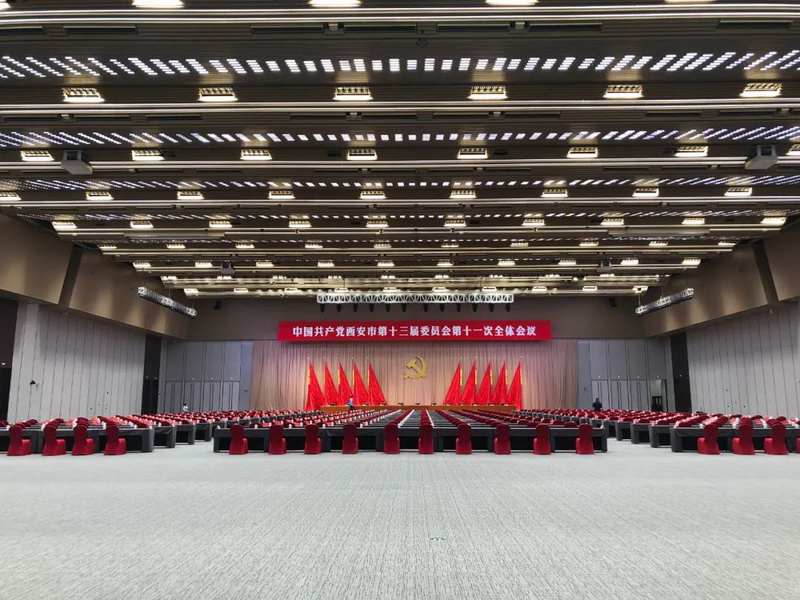

  西安絲路國際會議中心位于西安浐灞生態區灞河之濱,毗鄰歐亞經濟論壇永久會址和西安世博園,總建筑面積約100萬平方米,是按照“國家級、國際化”水準打造的大型高端國際會議舉辦地及外事活動承辦地,規劃為“一帶一路”高峰論壇的永久性會址。

  對于這類大型高端會議中心,無線系統的安裝和設計是場館會議質量的關鍵,鐵三角為大家?guī)泶舜伟咐饰觥?br />
01 互通互聯,不串頻


  該會議中心分東、西兩大區,在設計方案中將東、西區分別作為兩個不同的大場地來考慮。這兩個大場地的無線系統在設計中除了要兼顧系統穩定性、聲音還原度之外,還需要考慮其他多個會議廳同時開會時無線系統之間的兼容性。

  根據這一情況,技術工程師優先考慮采用了互通互聯的方式來設計。即所有無線話筒可以做到隨意拿到任一個場地使用并且不會出現串頻的現象。

  該項目中選配了兩套不同品牌的無線系統來實現互通互聯,分別是WisyCom的無線系統和鐵三角Audio-Technica的無線系統。




02 西區設置詳解

01 3個大廳配備了24通道鐵三角3000系列的無線話筒;

02 12個小型會議廳配備了48通道鐵三角3000系列的無線話筒;

03 共計使用了72套3000系列無線話筒。

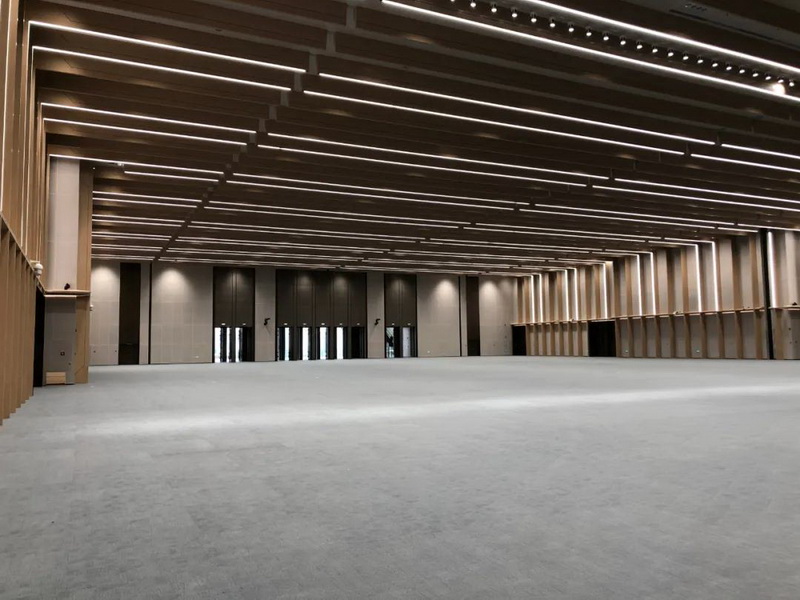

  西區主要有3個大廳:一層宴會廳、二層多功能廳、三層會議廳,將這3個大廳整體互聯為一個大的無線系統,天線信號通過WisyCom的天線矩陣到每一臺無線接收機,這樣就能做到既互不干擾又可共享空閑資源。解決了當一個場地?zé)o線話筒不夠用時只能再去找設備臨時搭建流動系統的問題,避免臨時系統與原有系統出現互相干擾的情況,方便了音響師,不需要再重新調整整個無線系統的頻率分配。

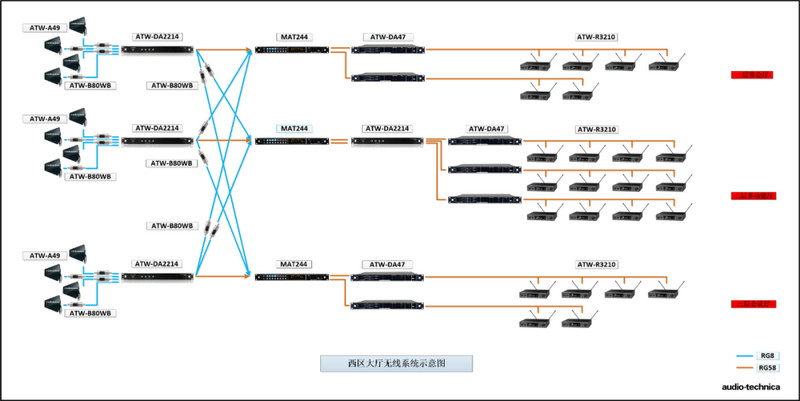

西區無線系統示意圖

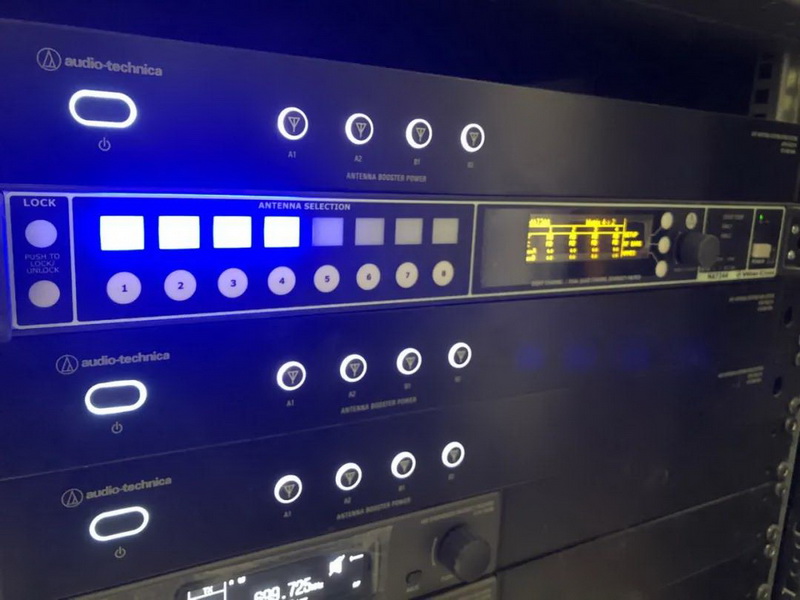

西區所用設備

西區設備清單

鐵三角
ATW-A49 天線*18對
ATW-B80WB 增益器*27對
ATW-DA2214 天線分配器*10臺
ATW-DA49 天線分配器*12臺
ATW-R3210 3000主機*72臺
ATW-T3201 3000腰包*8個
ATW-T3202/C7103000手持*64支
BP892xcH-TH 頭戴話筒*8支
MT828cH 領夾話筒*8支
Wisycom
MAT244 天線矩陣*3臺

03 東區設置詳解

  東區主要有4個大廳:地下一層新聞發布AB廳、CD廳、一層圓桌宴會廳、二層圓桌會議廳;這4個大廳的設計思路是新聞發布廳AB和CD之間互通互聯,一層圓桌宴會廳和二層圓桌會議廳進行互通互聯。

  以地下一層新聞發布廳為例,新聞發布廳AB和CD兩個場地相鄰,又分別有獨立的控制室,通過互通互聯的方式比傳統的無線系統設計方案要靈活的多。

  即我們分別在兩個新聞發布廳內設計了兩套獨立的無線系統,通過互通互聯后除了能單獨在固定的場地使用以外,還能組合起來共享資源。這樣就可以解決當一個新聞發布廳內需要使用超出預計的無線話筒時,可以利用另一個新聞發布廳中的空閑無線話筒來補充,并且互不干擾。

01 4個大廳配備了24通道的WisyCom無線系列話筒;

02 其他小型會議室配備了30通道的鐵三角3000系列話筒。

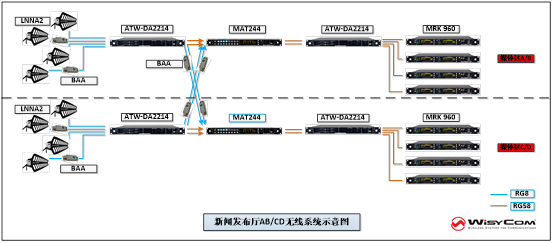

東區新聞發布廳無線系統示意圖

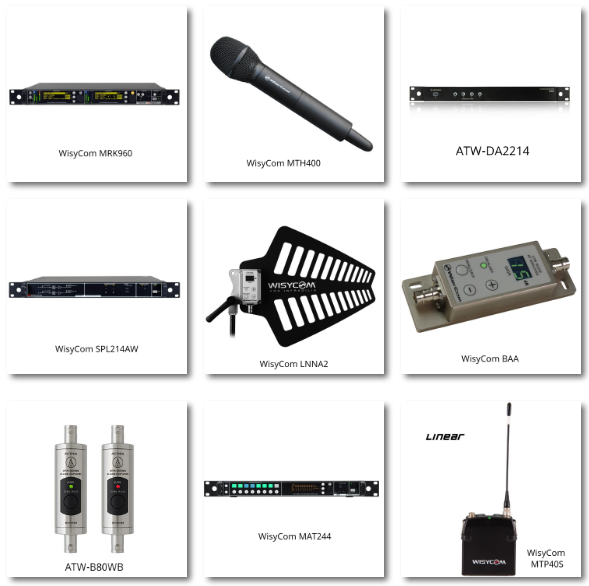

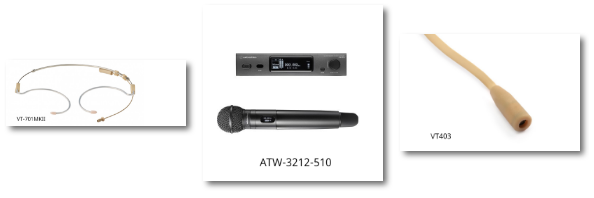

東區設備清單

鐵三角
ATW-DA2214 天線分配器*11臺
ATW-B80WB 增益器*8對
ATW-3212/C510 3000手持*30支
Wisycom
MRK960 雙通道接收主機*14臺
MTH400-LITE+MCM306 手持*24支
SPL214AW 天線分配器*1臺
LNNA2 天線*16對
BAA 增益器*10對
MAT244 天線矩陣*4臺
MTP40S-LITE 腰包發射機*4個
VT
VT701MKII 頭戴話筒*4支
VT403H/O 領夾話筒頭*4支

04 WisyCom無線系統

  能夠?qū)崿F(xiàn)這么多通道的無線話筒隨意分配使用,要?dú)w功于WisyCom的天線矩陣MAT244。天線矩陣MAT244是整個系統的核心,互通互聯的房間通過天線矩陣系統統一管理,將所有天線分配器的信號分配到每個房間內的無線接收機內,實現話筒隨意切換使用。


天線矩陣MAT244

  MAT244具有4組天線輸入,2組天線輸出,工作頻段為150-840MHz,帶寬達到690MHz,通過天線矩陣前面板每通道的開關可以選擇開啟和關閉每一個場地內的天線信號。

  WisyCom的無線接收機MRK960工作頻率為470-840MHz,帶寬達到370MHz,通過專用軟件可以對場地進行掃頻,規避一些類似內部設備干擾、數字開路電視干擾等外部干擾以外,還能保證有足夠的頻率空間來計算和設置無線話筒的頻率。


05 鐵三角無線系統

  該項目中配備的audio-technica鐵三角的3000系列無線系統,使用數量較多。

  在保證系統穩定性和合理頻率規劃的前提下,運用到了3000系列備用頻點的功能。如果發生意外干擾,只需通過發射機的快捷鍵快速切換到換備用頻率即可。不僅節省時間還簡化了維護人員的操作過程。

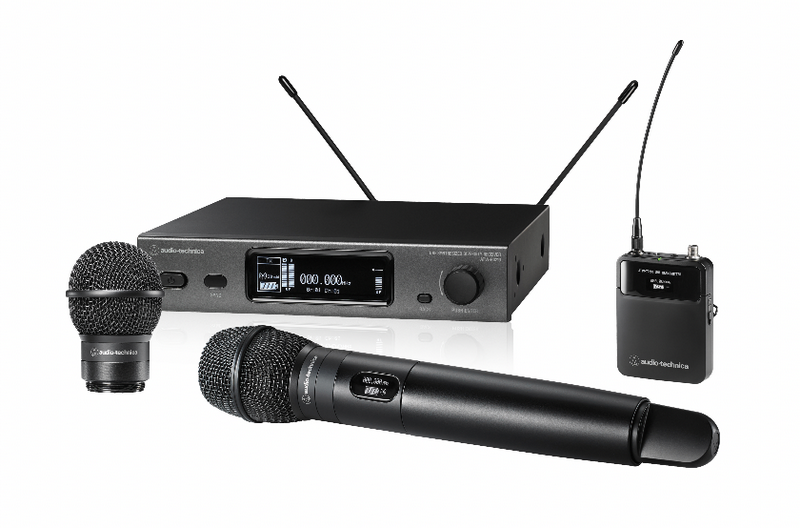

  該系統配置包括ATW-R3210接收機、ATW-T3201盒式和ATW-T3202手持發射器。


3000 Seriers系列

06 保障RF傳輸信號

  另外在該項目設計解決方案還需注意到的就是FR傳輸信號的重要性,這個項目場地非常大從天線到控制室布線距離非常遠,最遠點接近200米,每個天線信號以及不同控制室之間天線矩陣的互通信號的傳輸尤為重要,為了解決長距離傳輸RF信號的問題,分別配備了兩款增益器:

01 WisyCom大增益的增益器BAA,調節范圍是0~+16dB;

02 鐵三角的增益器ATW-B80WB,調節范圍是+6、+12dB。


WisyCom BAA增益器

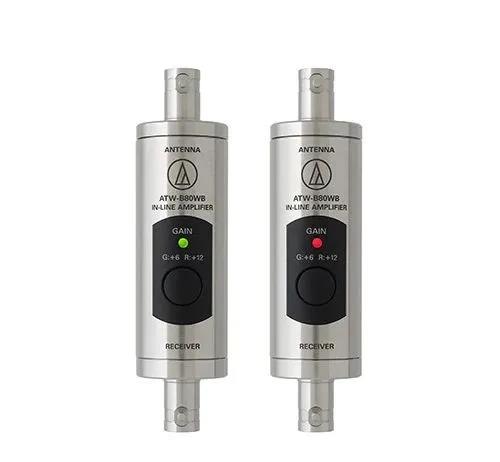

Audio-Technica ATW-B80WB增益器
